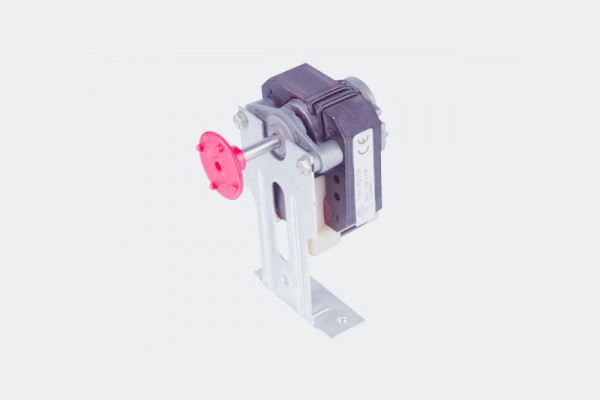

C型罩極電機是一種結構獨特、可靠性高的單相感應電機，因其定子鐵芯呈"C"形結構而得名。它通過獨特的磁路設計和短路環的相位偏移原理實現自動啟動，廣泛應用于小型家用電器、暖通設備及工業裝置中。以下獅球通風機電從四個方面為您深入解析這一電機類型。

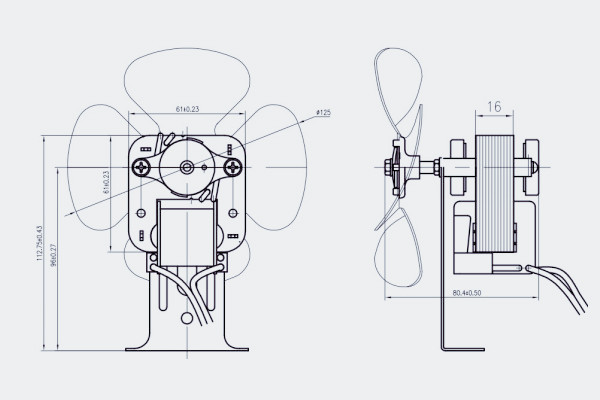

　　一、結構解析：C型鐵芯與短路環的巧妙組合

　　C型罩極電機的組成結構主要包含兩部分：

　　1.C型疊片鐵芯：由硅鋼片沖壓疊壓而成，形成不對稱磁路，主極繞組繞制在鐵芯中部;

　　2.短路銅環：嵌入鐵芯極靴一側的槽中，約占極面1/3面積，通過電磁感應產生相位差磁場。

　　這種結構無需啟動電容或離心開關，僅通過磁路的不對稱性即可實現定向啟動，結構簡單且故障率低。

　　二、運行機制：相位分裂與旋轉磁場的生成

　　電機的啟動依賴于短路環的相位延遲效應：

　　●主繞組通電后產生交變磁場，短路環中感應出滯后電流，形成次級磁場;

　　●兩個磁場在時間和空間上存在差異，合成具有方向性的旋轉磁場;

　　●轉子因電磁感應產生轉矩并持續旋轉。

　　盡管啟動轉矩較小(通常為額定轉矩的30%-50%)，但運行平穩且噪聲極低。

　　三、性能優勢：低成本與高可靠性的平衡

　　C型罩極電機的核心技術優勢主要體現在以下幾點：

　　1.簡易性：無刷設計、無需外部啟動裝置，維護成本極低；

　　2.耐久性：轉子為鼠籠結構，可承受高溫高濕環境；

　　3.靜音特性：低速運行時噪聲可控制在35dB以下，適合家用電器；

　　4.調速兼容性：通過電壓調節即可實現線性調速，兼容可控硅調速電路。

　　四、選型指南：匹配需求與場景適配

　　根據實際需求選擇電機參數時需關注：

　　1.功率范圍：常見2-40W，適用于風扇、鼓風機、投影儀等小功率設備；

　　2.電壓適配：交流220V/110V通用設計，需注意頻率匹配(50/60Hz)；

　　3.防護等級：開放式(IP00)至封閉式(IP54)可選，潮濕環境需選擇防銹涂層型號；

　　4.能效考量：效率通常為15%-30%，不建議連續高負載場景使用。

　　C型罩極電機以其經典的結構設計和低廉的制造成本，在小型驅動領域持續發揮價值。盡管效率低于現代無刷電機，但其“零配置啟動”和極致的可靠性，使其在換氣扇、電暖器、自動化儀表等產品中仍是不可替代的動力解決方案。
