帶法蘭外轉子風機電機
1.產品簡介
92系列帶法蘭外轉子風機電機是額定電壓有220V和120V的帶法蘭外轉子風機電機。電機極數有2極和4極兩種可供選擇，根據定子鐵芯的疊厚可分為15mm，25mm，35mm和42mm四種，最高轉速可達到2800rpm。產品通過了UL和CE認證，具有參數范圍廣、運行平穩可靠等優點，與離心風輪相配套，組成離心風機，廣泛用于消防風機、新風系統、熱交換器、抽油煙機、空氣凈化器、空氣過濾器、冷風機等設備上。
2.技術參數
| 型號 Model | 額定電壓Voltage V | 頻率Frequency Hz | 額定電流Current A | 輸入功率 Input Power W | 轉速Speed RPM | 電容Capacitor μF | 凈重Netweight Kg | 曲線 Curve |
| YWF-2E-92-15 | 220 | 50 | 0.25 | 55 | 2300 | 2 | 1.0 | 1 |
| 120 | 60 | 0.65 | 75 | 2500 | 8 | 1.0 | a | |
| YWF-4E-92-15 | 220 | 50 | 0.2 | 55 | 1200 | 1.5 | 1.0 | 2 |
| 120 | 60 | 0.35 | 40 | 1700 | 5 | 1.0 | b | |
| YWF-2E-92-25 | 220 | 50 | 0.4 | 80 | 2400 | 3 | 1.5 | 3 |
| 120 | 60 | 1.05 | 120 | 2800 | 10 | 1.5 | c | |
| YWF-4E-92-25 | 220 | 50 | 0.3 | 65 | 1250 | 2 | 1.5 | 4 |
| 120 | 60 | 0.55 | 65 | 1600 | 8 | 1.5 | d | |
| YWF-2E-92-35 | 220 | 50 | 0.65 | 145 | 2500 | 4 | 2.0 | 5 |
| 120 | 60 | 1.75 | 210 | 2500 | 16 | 2.0 | e | |
| YWF-4E-92-35 | 220 | 50 | 0.45 | 100 | 1300 | 3 | 2.0 | 6 |
| 120 | 60 | 0.85 | 100 | 1550 | 10 | 2.0 | f | |
| YWF-2E-92-42 | 220 | 50 | 0.97 | 215 | 2500 | 6 | 2.2 | 7 |
| 120 | 60 | 2 | 235 | 2600 | 24 | 2.2 | g | |
| YWF-4E-92-42 | 220 | 50 | 0.6 | 130 | 1250 | 5 | 2.2 | 8 |
| 120 | 60 | 1.2 | 140 | 1500 | 20 | 2.2 | h |

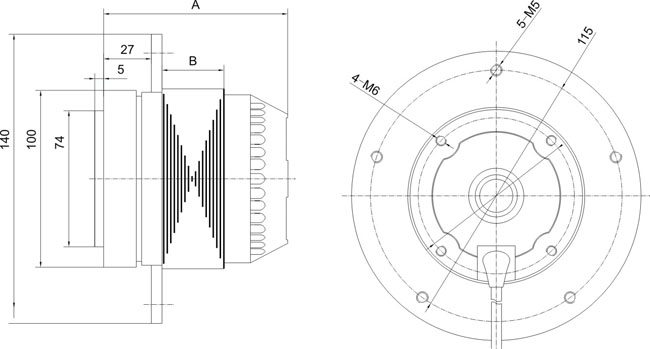

3.結構圖紙
4.扭矩圖
A. 2P-220V/50Hz扭矩
B. 2P-120V/60Hz扭矩
C. 4P-220V/50Hz扭矩

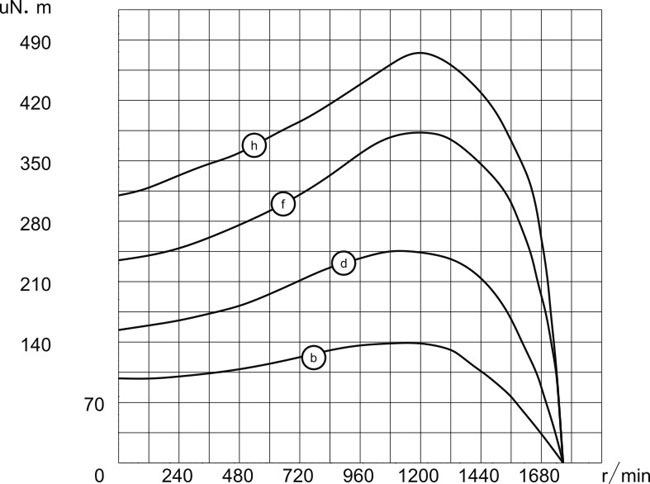

D. 4P,120V/60Hz扭矩圖
